[Programming/Flutter] CustomPainter를 이용한 차트(그래프)

pub.dev에 그래프 라이브러리가 많다. 하지만 입맛에 맞는 그래프 라이브러리가 없는 경우에는 직접 그래프를 만들어줘야 한다. 이럴때 사용하는 것이 CustomPaint & CustomPainter 이다.

커스텀 페인터는 직접 UI를 그릴때 사용한다. 기존의 UI로 만들기 어려운 화면을 만들고 싶을 때 유용하다. 직접 UI를 그리기위해서는 CustomPaint와 CustomPainter 클래스가 있어야 한다.

• CustomPaint : Center 위젯이나 Container 위젯같은 것이다. 즉, CustomPainter클래스를 담는 그릇이다. 이 클래스는 painter 속성을 가지고 있으므로 이것을 활용해 화면을 그릴 수 있다.
• CustomPainter : canvas, paint, size 등을 통해 실제 화면을 그릴 때 사용되는 클래스이다. 선, 원 등 다양한 그리기 함수가 존재한다.

직선 그리기

import 'package:flutter/material.dart';

void main() {
  runApp(MyApp());
}

class MyApp extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return MaterialApp(
      title: 'Flutter Demo',
      theme: ThemeData(
        primarySwatch: Colors.blue,
        visualDensity: VisualDensity.adaptivePlatformDensity,
      ),
      home: PainterPage(),
    );
  }
}

class PainterPage extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(
        title: Text('custom chart page'),
      ),
      body: CustomPaint(
        // 위젯의 크기를 정한다.
        size: Size(200, 200),
        // painter 속성에 그리기를 담당할 클래스를 넣는다.
        painter: MyPainter(),
      ),
    );
  }
}

class MyPainter extends CustomPainter {
  // 화면을 새로 그릴때 호출된다.
  @override
  void paint(Canvas canvas, Size size) {
    // Paint 클래스는 어떤식으로 화면을 그릴지 정할 때 사용한다.
    Paint paint = Paint()
      // 색은 주황색
      ..color = Colors.deepOrangeAccent
      // 선의 끝은 각지게 표현
      ..strokeCap = StrokeCap.square
      // 선의 굵기는 8.0
      ..strokeWidth = 8.0;

    // 선을 그리지 위한 좌표값
    Offset p1 = Offset(200.0, 400.0);
    Offset p2 = Offset(size.width, size.height);

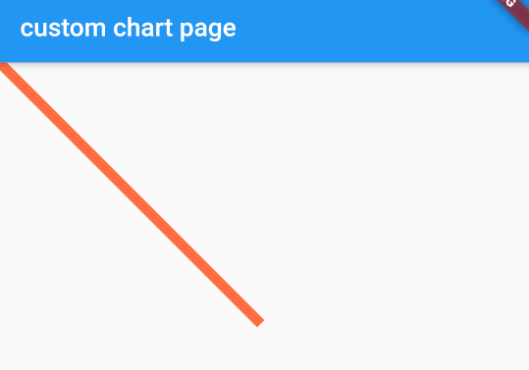

    // 선을 그린다.

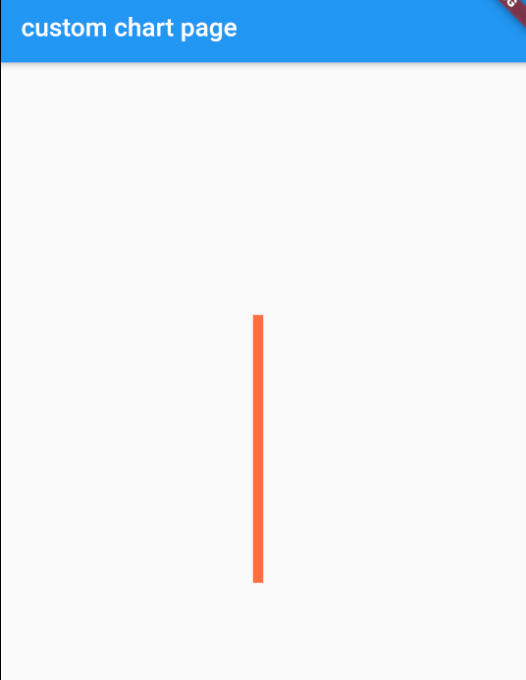

    canvas.drawLine(p1, p2, paint);
  }

  // 화면을 새로 그릴지 말지 정한다. 예전 위젯의 좌표값과 비교해 좌표값이 변했을 때
  // 그린다던지 원하는 조건을 줄 수 있다.
  @override
  bool shouldRepaint(covariant CustomPainter oldDelegate) {
    return false;
  }
}

CustomPainter는 paint(Canvas cavas, Size size)와 shouldRepaint(CustomPainter oldDelegate)로 구현해야 한다.

• paint()는 화면을 그릴 때 사용된다. 즉, 화면을 새로 그릴때마다 호출된다.
• shouldRepaint()는 화면 그리기 여부를 정한다. 예전 위젯의 좌표값과 비교해 좌표값이 변했을 때, 그리다던지 원하는 대로 조건을 줄 수 있다.

paint(Canvas canvas, Size size) 메소드는 canvas 객체를 사용하여 화면을 그린다. canvas는 다양한 그리기 함수를 지원한다.

canvas.drawLine(p1, p2, paint);
canvas.drawRect(rect, paint);

canvas는 Paint 클래스를 객체로 받아 화면에 어떤식으로 그릴지 정한다.

---

CustomPaint : painter와 foregroundPainter

CustomPaint는 위젯의 크기를 결정하고, 어떤 painter를 사용할지 결정한다. painter에는 2종류가 있다.

1. painter : painter → child 순으로 그려진다.
2. foregroundPainter : child → foregroundPainter 순으로 그려진다.

CustomPaint(
  ...
  painter: MyPainter(),
  child: Container(
    width: 200,
    height: 200,
    color: Colors.green,
  ),
  ...
)

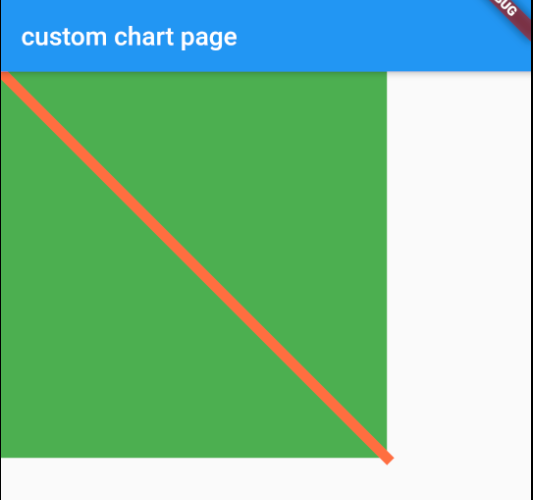

Container 위젯으로인해 가려져서 보이지 않는다.

CustomPaint(
  ...
  foregroundPainter: MyPainter(),
  child: Container(
    width: 200,
    height: 200,
    color: Colors.green,
  ),
  ...
)

foregroundPainter 속성을 사용하여 그래프를 맨 위로 올려놓아 그래프가 보인다.

foregroundPainter는 child -> foregroundPainter 순으로 그려지므로 그래프가 보이는 것을 확인할 수 있다.

---

CustomPaint : Widget Size

Widget의 크기는 기본적으로 "부모 → 자식(child) → size(CustomPaint 속성)" 값을 따른다. 부모의 크기를 정하고 그 다음 자식이다. 아무것도 정해지지 않았다면 size값에 따라 위젯의 크기를 정한다. size도 없다면 위젯은 그려지지 않는다.

즉, 부모의 size가 있다면 부모의 size대로 그려지고, 부모 size가 없고 자식 size만 있다면 자식의 size대로 그려진다. 만약 둘 다 없다면 CustomPaint의 size 속성 크기대로 그려진다.

부모, 자식, size 속성이 모두 존재하는 경우

Container(
  width: 300,
  height: 300,
  child: CustomPaint(
    size: size(200, 200),
    ...
    child: Container(
      width: 100,
      height: 100,
      ...
    )
  )
)

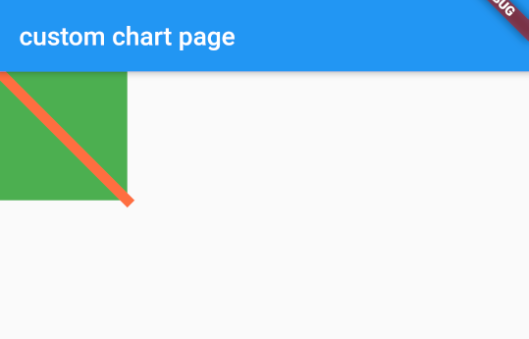

부모의 사이즈로 그려진 그래프

부모의 사이즈대로 그려진것을 확인할 수 있다.

---

자식, size 속성이 존재하는 경우

CustomPaint(
  size: Size(200, 200),
  ...
  child: Container(
    width: 100,
    height: 100,
  )
)

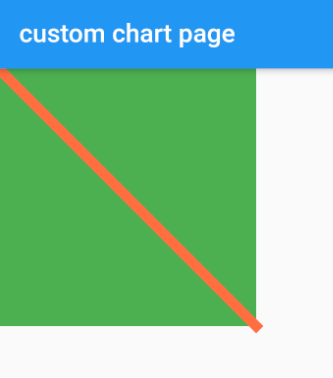

자식의 사이즈로 그려진 그래프

자식의 사이즈대로 그려진것을 확인할 수 있다.

---

CustomPaint의 size속성만 존재하는 경우

CustomPaint(
  size: Size(200, 200),
)

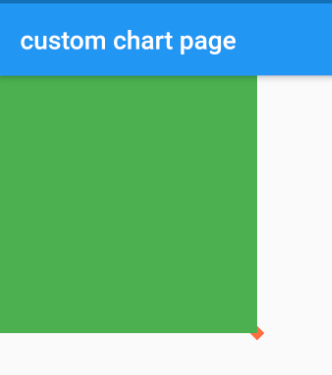

CustomPaint의 size속성 크기로 그려진 그래프

CustomPaint의 size속성만 존재할 경우 이 크기대로 그래프가 그려지는 것을 확인할 수 있다.

---

원형 차트 그리기

원을 그릴 때는 drawCircle() 메소드와 drawArc() 메소드를 사용한다.

• drawCircle : 정해진 위치에 원를 그릴 때 사용한다.
• drawArc : 타원이나, arc를 그릴 때 사용한다.

import 'dart:math';
import 'package:flutter/material.dart';

void main() => runApp(MyApp());

class MyApp extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return MaterialApp(
      title: 'Flutter Demo',
      theme: ThemeData(
        primarySwatch: Colors.blue,
        visualDensity: VisualDensity.adaptivePlatformDensity,
      ),
      home: MyCustomGraph(),
    );
  }
}

class MyCustomGraph extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(
        title: Text('custom graph'),
      ),
      body: Container(
        padding: const EdgeInsets.symmetric(vertical: 8.0),
        child: Center(
          child: CustomPaint(
            size: Size(300, 300),
            painter: PieChart(percentage: 35),
          ),
        ),
      ),
    );
  }
}

class PieChart extends CustomPainter {
  final int percentage;
  final double textScaleFactor;

  PieChart({@required this.percentage, this.textScaleFactor = 1.0});

  @override
  void paint(Canvas canvas, Size size) {
    // 화면에 그릴 paint 정의
    Paint paint = Paint()
      ..color = Colors.indigo
      ..strokeWidth = 12.0
      ..style = PaintingStyle.stroke
      ..strokeCap = StrokeCap.round;

    // 원의 반지름을 구한다. 선의 굵이에 영향을 받지 않게 보정
    double radius = min(size.width / 2 - paint.strokeWidth / 2,
        size.height / 2 - paint.strokeWidth / 2);

    // 그래프가 가운데로 그려지도록 좌표를 정한다.
    Offset center = Offset(size.width / 2, size.height / 2);

    // 원 그래프를 그린다.
    canvas.drawCircle(center, radius, paint);

    // 호(arc)의 각도를 정한다. 정해진 각도만큼만 그린다.
    double arcAngle = 2 * pi * (percentage / 100.0);

    // 호를 그릴때 색 변경
    paint..color = Colors.deepOrangeAccent;

    // 호(arc)를 그린다.
    canvas.drawArc(Rect.fromCircle(center: center, radius: radius), -pi / 2,
        arcAngle, false, paint);

    // 텍스트를 화면에 표시한다.
    drawText(canvas, size, '$percentage / 100');
  }

  // 원의 중앙에 텍스트를 적는다.
  void drawText(Canvas canvas, Size size, String text) {
    double fontSize = getFontSize(size, text);

    TextSpan sp = TextSpan(
        style: TextStyle(
            fontSize: fontSize,
            fontWeight: FontWeight.bold,
            color: Colors.black),
        text: text);

    TextPainter tp = TextPainter(text: sp, textDirection: TextDirection.ltr);

    // 필수로 호출해야 한다. 텍스트 페인터에 그려질 텍스트의 크기와 방향을 결정한다.
    tp.layout();

    double dx = size.width / 2 - tp.width / 2;
    double dy = size.height / 2 - tp.height / 2;

    Offset offset = Offset(dx, dy);
    tp.paint(canvas, offset);
  }

  // 화면 크기에 비례하도록 텍스트 폰트 크기를 정한다.
  double getFontSize(Size size, String text) {
    return size.width / text.length * textScaleFactor;
  }

  // 다르면 다시 그리도록
  @override
  bool shouldRepaint(PieChart old) {
    return old.percentage != percentage;
  }
}

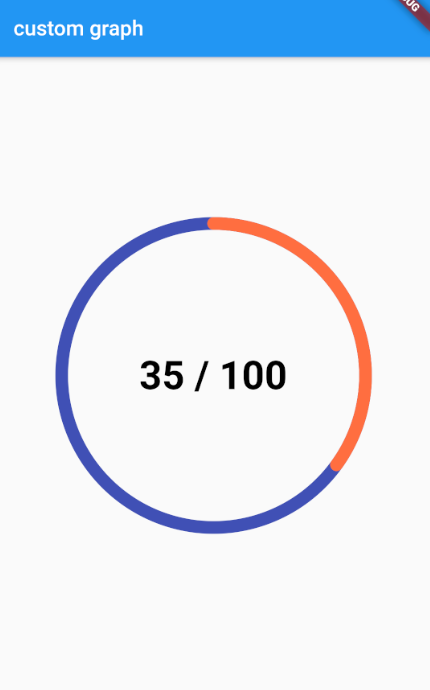

원형 그래프

CustomPainter에 글자를 적으려면 반드시 TextPainter를 사용해야 한다. TextPainter()는 텍스트의 좌표를 정하는데 쓰인다.

TextPainter를 사용할 땐, 필히 layout() 함수를 호출하여 텍스트의 크기와 방향을 결정해줘야 한다.

---

라인 차트 그리기

라인 차트는 각각의 값이 점으로 표현되고, 점들이 연결되는 그래프이다. 또한 최저값과 최고값을 표현한다. drawPath() 와 drawPoints() 메소드를 사용한다.

• drawPath : 선을 그릴 때 사용한다. path에 있는 좌표를 따라 선을 그린다.
• drawPoints : 점을 그릴 때 사용한다.

import 'dart:math';
import 'package:flutter/material.dart';

void main() => runApp(MyApp());

class MyApp extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return MaterialApp(
      title: 'Flutter Demo',
      theme: ThemeData(
        primarySwatch: Colors.blue,
        visualDensity: VisualDensity.adaptivePlatformDensity,
      ),
      home: MyCustomGraph(),
    );
  }
}

class MyCustomGraph extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(
        title: Text('custom graph'),
      ),
      body: Container(
        padding: const EdgeInsets.symmetric(vertical: 8.0),
        child: Center(
          child: CustomPaint(
            size: Size(300, 300),
            foregroundPainter: LineChart(
              points: <double>[100, 55, 10, 2, 120, 150, 35, 55, 75, 135],
              pointSize: 15.0,
              lineWidth: 5.0,
              lineColor: Colors.deepOrangeAccent,
              pointColor: Colors.green,
            ),
          ),
        ),
      ),
    );
  }
}

class LineChart extends CustomPainter {
  List<double> points;
  final double lineWidth;
  final double pointSize;
  final double fontSize = 18.0;
  final Color lineColor;
  final Color pointColor;
  int maxValueIndex;
  int minValueIndex;

  LineChart(
      {this.points,
      this.pointSize,
      this.lineWidth,
      this.lineColor,
      this.pointColor});

  @override
  void paint(Canvas canvas, Size size) {
    // 점들이 그려질 좌표를 구한다.
    List<Offset> offsets = getCoordinates(points, size);
    // 텍스트를 그린다.
    drawText(canvas, offsets);
    // 좌표를 바탕으로 선을 그린다.
    drawLines(canvas, size, offsets);
    // 좌표에 따라 점을 그린다.
    drawPoints(canvas, size, offsets);
  }

  @override
  bool shouldRepaint(LineChart oldDelegate) {
    return oldDelegate.points != points;
  }

  void drawLines(Canvas canvas, Size size, List<Offset> offsets) {
    Paint paint = Paint()
      ..color = lineColor
      ..strokeWidth = lineWidth
      ..style = PaintingStyle.stroke
      ..strokeCap = StrokeCap.round;

    Path path = Path();

    double dx = offsets[0].dx;
    double dy = offsets[0].dy;

    path.moveTo(dx, dy);
    offsets.map((offset) => path.lineTo(offset.dx, offset.dy)).toList();

    canvas.drawPath(path, paint);
  }

  void drawPoints(Canvas canvas, Size size, List<Offset> offsets) {
    Paint paint = Paint()
      ..color = pointColor
      ..strokeCap = StrokeCap.round
      ..strokeWidth = pointSize;

    canvas.drawPoints(PointMode.points, offsets, paint);
  }

  List<Offset> getCoordinates(List<double> points, Size size) {
    List<Offset> coordinates = <Offset>[];

    // 좌표를 일정 간격으로 벌리기 위한 값
    double spacing = size.width / (points.length - 1);
    // 데이터 중 최소값을 구한다.
    double minY = points.reduce(min);
    // 데이터 중 최대값을 구한다.
    double maxY = points.reduce(max);

    // 텍스트가 들어갈 아래쪽 패딩을 구한다.
    double bottomPadding = fontSize * 2;
    // 텍스트가 들어갈 위쪽 패딩을 구한다.
    double topPadding = bottomPadding * 2;
    // 패딩을 제외한 화면의 높이를 구한다.
    double h = size.height - topPadding;

    for (int index = 0; index < points.length; index++) {
      // x축 좌표를 구한다.
      double x = spacing * index;
      // 정규화한다.
      double normalizedY = points[index] / maxY;
      // y축 좌표를 구한다. 높이에 비례한 값.
      double y = getYPos(h, bottomPadding, normalizedY);

      Offset coord = Offset(x, y);
      coordinates.add(coord);

      findMinIndex(points, index, minY);
      findMaxIndex(points, index, maxY);
    }

    return coordinates;
  }

  double getYPos(double h, double bottomPadding, double normalizedY) =>
      (h + bottomPadding) - (normalizedY * h);

  void findMaxIndex(List<double> points, int index, double maxY) {
    if (maxY == points[index]) {
      maxValueIndex = index;
    }
  }

  void findMinIndex(List<double> points, int index, double minY) {
    if (minY == points[index]) {
      minValueIndex = index;
    }
  }

  void drawTextValue(Canvas canvas, String text, Offset pos, bool textUpward) {
    TextSpan maxSpan = TextSpan(
        style: TextStyle(
            fontSize: fontSize,
            color: Colors.black,
            fontWeight: FontWeight.bold),
        text: text);
    TextPainter tp =
        TextPainter(text: maxSpan, textDirection: TextDirection.ltr);
    tp.layout();

    // 텍스트의 방향을 고려해 y축 값을 보정한다.
    double y = textUpward ? -tp.height * 1.5 : tp.height * 0.5;
    // 텍스트의 위치를 고려해 x축 값을 보정한다.
    double dx = pos.dx - tp.width / 2;
    double dy = pos.dy + y;

    Offset offset = Offset(dx, dy);

    tp.paint(canvas, offset);
  }

  void drawText(Canvas canvas, List<Offset> offsets) {
    String minValue = points.reduce(min).toString();
    String maxValue = points.reduce(max).toString();

    drawTextValue(canvas, minValue, offsets[minValueIndex], false);
    drawTextValue(canvas, maxValue, offsets[maxValueIndex], true);
  }
}

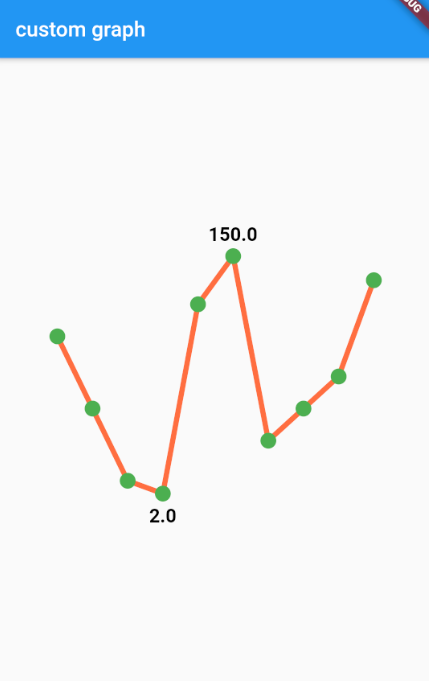

위의 코드는 크게 4개의 메소드로 구성되어 있다.

1. getCoordinates() : 좌표 구하기
2. drawText() : 텍스트 그리기
3. drawLines(): 선 그리기
4. drawPoints() : 점 그리기

---

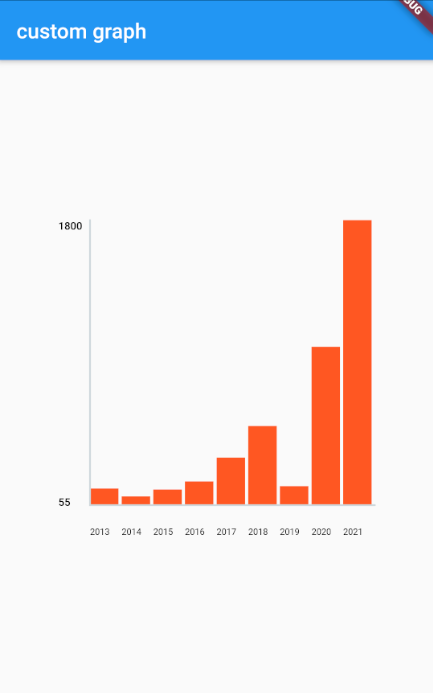

막대(Bar) 차트 그리기

막대 차트는 가로와 세로에 텍스트를 적을 수 있다. 연도별 제품 판매량 혹은 생산량 등 그래프로 표현하기에 알맞은 차트이다.

막대 차트는 3부분으로 구성되어 있다.

1. 좌표를 구하는 부분 : 어느곳에다 그래프를 구를지 정한다.
2. 그래프를 그리는 부분 : 실제 막대 그래프를 그린다. 그래프를 그릴 때는 drawRect() 함수를 사용한다.
3. 텍스트를 그리는 부분 : x축과 y축에 텍스트를 그린다.

import 'dart:math';
import 'package:flutter/material.dart';

void main() => runApp(MyApp());

class MyApp extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return MaterialApp(
      title: 'Flutter Demo',
      theme: ThemeData(
        primarySwatch: Colors.blue,
        visualDensity: VisualDensity.adaptivePlatformDensity,
      ),
      home: MyCustomGraph(),
    );
  }
}

class MyCustomGraph extends StatelessWidget {
  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(
        title: Text('custom graph'),
      ),
      body: Container(
        padding: const EdgeInsets.symmetric(vertical: 8.0),
        child: Center(
          child: CustomPaint(
            size: Size(300, 300),
            foregroundPainter: BarChart(
              data: <double>[105, 55, 99, 150, 300, 500, 120, 1000, 1800],
              labels: <String>[
                '2013',
                '2014',
                '2015',
                '2016',
                '2017',
                '2018',
                '2019',
                '2020',
                '2021'
              ],
              color: Colors.deepOrange,
            ),
          ),
        ),
      ),
    );
  }
}

class BarChart extends CustomPainter {
  final Color color;
  final List<double> data;
  final List<String> labels;
  double bottomPadding = 0.0;
  double leftPadding = 0.0;
  double textScaleFactorXAxis = 1.0;
  double textScaleFactorYAxis = 1.2;

  BarChart({this.data, this.labels, this.color = Colors.blue});

  @override
  void paint(Canvas canvas, Size size) {
    // 텍스트 공간을 미리 정한다.
    setTextPadding(size);

    List<Offset> coordinates = getCoordinates(size);

    drawBar(canvas, size, coordinates);
    drawXLabels(canvas, size, coordinates);
    drawYLabels(canvas, size, coordinates);
    drawLines(canvas, size, coordinates);
  }

  @override
  bool shouldRepaint(BarChart oldDelegate) {
    return oldDelegate.data != data;
  }

  void setTextPadding(Size size) {
    // 세로 크기의 1/10만큼 텍스트 패딩
    bottomPadding = size.height / 10;
    // 가로 길이 1/10만큼 텍스트 패딩
    leftPadding = size.width / 10;
  }

  void drawBar(Canvas canvas, Size size, List<Offset> coordinates) {
    Paint paint = Paint()
      ..color = color
      ..style = PaintingStyle.fill
      ..strokeCap = StrokeCap.round;

    // 막대 그래프가 겹치지 않게 간격을 준다.
    double barWidthMargin = size.width * 0.09;

    for (int index = 0; index < coordinates.length; index++) {
      Offset offset = coordinates[index];
      double left = offset.dx;
      // 간격만큼 가로로 이동
      double right = offset.dx + barWidthMargin;
      double top = offset.dy;
      // 텍스트 크기만큼 패딩을 빼준다. 그래서 텍스트와 겹치지 않게 한다.
      double bottom = size.height - bottomPadding;

      Rect rect = Rect.fromLTRB(left, top, right, bottom);
      canvas.drawRect(rect, paint);
    }
  }

  // x축 텍스트(레이블)를 그린다.
  void drawXLabels(Canvas canvas, Size size, List<Offset> coordinates) {
    // 화면 크기에 따라 유동적으로 폰트 크기를 계산한다.
    double fontSize = calculateFontSize(labels[0], size, xAxis: true);

    for (int index = 0; index < labels.length; index++) {
      TextSpan span = TextSpan(
        style: TextStyle(
          color: Colors.black,
          fontSize: fontSize,
          fontFamily: 'Roboto',
          fontWeight: FontWeight.w400,
        ),
        text: labels[index],
      );
      TextPainter tp =
          TextPainter(text: span, textDirection: TextDirection.ltr);
      tp.layout();

      Offset offset = coordinates[index];
      double dx = offset.dx;
      double dy = size.height - tp.height;

      tp.paint(canvas, Offset(dx, dy));
    }
  }

  // Y축 텍스트(레이블)를 그린다. 최저값과 최고값을 Y축에 표시한다.
  void drawYLabels(Canvas canvas, Size size, List<Offset> coordinates) {
    double bottomY = coordinates[0].dy;
    double topY = coordinates[0].dy;
    int indexOfMin = 0;
    int indexOfMax = 0;

    for (int index = 0; index < coordinates.length; index++) {
      double dy = coordinates[index].dy;
      if (bottomY < dy) {
        bottomY = dy;
        indexOfMin = index;
      }
      if (topY > dy) {
        topY = dy;
        indexOfMax = index;
      }
    }
    String minValue = '${data[indexOfMin].toInt()}';
    String maxValue = '${data[indexOfMax].toInt()}';

    double fontSize = calculateFontSize(maxValue, size, xAxis: false);

    drawYText(canvas, minValue, fontSize, bottomY);
    drawYText(canvas, maxValue, fontSize, topY);
  }

  // 화면 크기에 비례해 폰트 크기를 계산한다.
  double calculateFontSize(String value, Size size, {bool xAxis}) {
    // 글자수에 따라 폰트 크기를 계산하기 위함
    int numberOfCharacters = value.length;
    // width가 600일 때 100글자를 적어야 한다면, fontSize는 글자 하나당 6이어야 한다.
    double fontSize = (size.width / numberOfCharacters) / data.length;

    if (xAxis) {
      fontSize *= textScaleFactorXAxis;
    } else {
      fontSize *= textScaleFactorYAxis;
    }
    return fontSize;
  }

  // x축 & y축 구분하는 선을 그린다.
  void drawLines(Canvas canvas, Size size, List<Offset> coordinates) {
    Paint paint = Paint()
      ..color = Colors.blueGrey[100]
      ..strokeCap = StrokeCap.round
      ..style = PaintingStyle.stroke
      ..strokeWidth = 1.8;

    double bottom = size.height - bottomPadding;
    double left = coordinates[0].dx;

    Path path = Path();
    path.moveTo(left, 0);
    path.lineTo(left, bottom);
    path.lineTo(size.width, bottom);

    canvas.drawPath(path, paint);
  }

  void drawYText(Canvas canvas, String text, double fontSize, double y) {
    TextSpan span = TextSpan(
      style: TextStyle(
        fontSize: fontSize,
        color: Colors.black,
        fontFamily: 'Roboto',
        fontWeight: FontWeight.w600,
      ),
      text: text,
    );
    TextPainter tp = TextPainter(text: span, textDirection: TextDirection.ltr);

    tp.layout();

    Offset offset = Offset(0.0, y);
    tp.paint(canvas, offset);
  }

  List<Offset> getCoordinates(Size size) {
    List<Offset> coordinates = <Offset>[];

    double maxData = data.reduce(max);

    double width = size.width - leftPadding;
    double minBarWidth = width / data.length;

    for (int index = 0; index < data.length; index++) {
      // 그래프의 가로 위치를 정한다.
      double left = minBarWidth * (index) + leftPadding;
      // 그래프의 높이가 [0~1] 사이가 되도록 정규화 한다.
      double normalized = data[index] / maxData;
      // x축에 표시되는 글자들과 겹치지 않게 높이에서 패딩을 제외한다.
      double height = size.height - bottomPadding;
      // 정규화된 값을 통해 높이를 구한다.
      double top = height - normalized * height;

      Offset offset = Offset(left, top);
      coordinates.add(offset);
    }

    return coordinates;
  }
}
